TL-ER7520G共有5个物理网络接口,支持802.1Q VLAN,可以添加多个虚拟接口,通过自定义端口类型和参数实现多种组网需求。下面我们介绍常见的使用方式下,TL-ER7520G的上网配置方法,主要包括以下类型:

1WAN+4个相同网段的LAN

2WAN+3个相同网段的LAN

1WAN+4个不同网段的LAN

您可以根据自己的组网需求,选择查看对应类型。



1WAN+4个相同网段的LAN

该类需求的网络拓扑如下,请按照设置步骤设置路由器:

1、登录路由器界面

TL-ER7520G在出厂状态下未启用DHCP服务器,且必须通过5号接口来管理。请将管理电脑连接到路由器的5号接口,并且将电脑的本地连接手动配置为192.168.1.X2≤X≤254)。打开浏览器输入路由器的管理地址192.168.1.1,输入默认用户名:admin、密码:admin

2、设置LAN

点击 基本设置 > 接口设置 > 网桥设置,点击,选择包含接口为2345,点击 确定,并重启,此时就可以将2~5号接口均添加为同一网段的LAN口:

注意:如果无法添加,确保路由器在出厂设置的状态。

3、设置WAN口上网

点击 基本设置 > 接口设置,选择物理接口为 GE1,若宽带上网方式为静态IP/动态IP,请点击现有条目,进行对应设置。

若宽带上网方式为PPPoE拨号,请点击, 选择接口类型为PPPoE,填写对应的宽带账号密码,点击 确定,设置如下:

4、添加DHCP服务器

局域网电脑需要通过路由器自动获取IP地址上网,请点击 基本设置 > DHCP服务,点击,设置如下:

5、设置NAPT规则

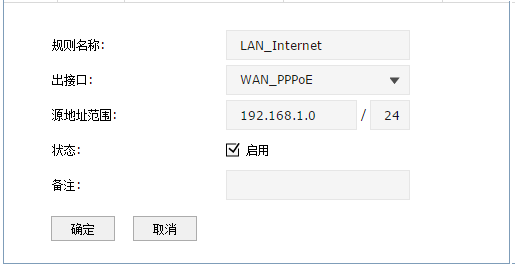

点击 传输控制 > NAT设置 > NAPT,点击,NAPT规则设置如下:

注意:出接口选择步骤3中配置联网的接口名称,此处以WAN口上网方式为PPPoE为例。

6、设置DNS代理

点击 系统服务 > DNS代理,点击,DNS代理规则设置如下:

设置完成,点击右上角 保存配置。电脑连接到任意一个LAN口下自动获取IP地址即可上网。



2WAN+3个相同网段的LAN

该类需求的网络拓扑如下,请按照设置步骤设置路由器:

1、登录路由器界面

TL-ER7520G在出厂状态下未启用DHCP服务器,且必须通过5号接口来管理。请将管理电脑连接到路由器的5号接口,并且将电脑的本地连接手动配置为192.168.1.X2≤X≤254)。打开浏览器输入路由器的管理地址192.168.1.1,输入默认用户名:admin、密码:admin

2、设置LAN

点击 基本设置 > 接口设置 > 网桥设置,点击,选择需要配置为LAN口的接口,点击 确定,添加后需要重启,如下:

3、设置WAN口上网

点击 基本设置 > 接口设置,选择物理接口为 GE1,若宽带上网方式为静态IP/动态IP,请点击现有条目,进行对应设置。

若宽带上网方式为PPPoE拨号,请点击,选择接口类型为PPPoE,填写对应的宽带账号密码,点击 确定,设置如下:

同样的方法,选择物理接口为 GE2,并设置对应的上网方式。

4、添加DHCP服务器

局域网电脑需要通过路由器自动获取IP地址上网,点击 基本设置 > DHCP服务,点击,设置如下:

5、设置NAPT规则

点击 传输控制 > NAT设置 > NAPT,点击,NAPT规则设置如下:

同样的方法,添加出接口为WAN2NAPT规则。添加完毕的NAPT规则列表如下:

6、设置DNS代理

点击 系统服务 > DNS代理,点击,DNS代理规则设置如下:

设置完成,点击右上角 保存配置,接在LAN口下的电脑自动获取IP地址即可上网。

需要注意的是,如果其中一个WAN口连接专网(如企业内网或社保、教育专网),则需要在传输控制>路由设置>策略路由中添加出接口选路规则。



1WAN+4个不同网段的LAN

该类需求的网络拓扑如下,请按照设置步骤设置路由器:

1、登录路由器界面

TL-ER7520G在出厂状态下未启用DHCP服务器,且必须通过5号接口来管理。请将管理电脑连接到路由器的5号接口,并且将电脑的本地连接手动配置为192.168.1.X2≤X≤254)。打开浏览器输入路由器的管理地址192.168.1.1,输入默认用户名:admin、密码:admin

2、设置各个LAN

5口的默认IP192.168.1.1,即网段为192.168.1.0/24,请保持不变。这一步需要做的是为234口配置不同网段的IP地址。

点击 基本设置 > 接口设置,选择物理接口为 GE2,并点击,对2口的配置如下:

注意:勾选 管理接口开启,则该网段下的电脑可以通过该接口管理路由器。

同样的方法,将GE3IP地址配置为192.168.3.1GE4IP地址配置为192.168.4.1

3、设置WAN口上网参数

点击 基本设置 > 接口设置,选择物理接口为 GE1,若宽带上网方式为静态IP/动态IP,请点击现有条目,进行对应设置。

若宽带上网方式为PPPoE拨号,请点击, 设置如下:

4、设置DHCP服务器

局域网电脑需要通过路由器自动获取IP地址上网,点击 基本设置 > DHCP服务,点击,设置如下:

同样的方法,分别配置GE2GE3GE4DHCP服务器。

5、设置NAPT规则

点击 传输控制 > NAT设置 > NAPT,点击,NAPT规则设置如下:

同样的方法,添加GE2GE3GE4接口所属网段的NAPT规则。

6、设置DNS代理

点击 系统服务 > DNS代理,点击,DNS代理规则设置如下:

同样的方法,添加GE3GE4GE5DNS代理规则。

设置完成,点击右上角 保存配置。电脑自动获取IP地址即可上网。

如果您有更多配置需求,比如接口下需要连接三层交换机或者LAN口添加多个网段对接二层交换机(划分802.1Q VLAN),请按照接口规则的提示操作,也可以咨询在线客服。
