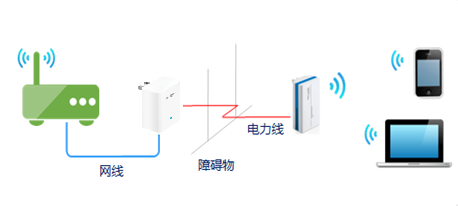

电力线AP可以扩展无线网络。当网络环境较大时，单台无线路由器覆盖范围有限，可以在路由器下面连接电力线适配器和电力线AP来扩展无线网络，通过电力线传输，无需布线。拓扑图如下：

注意：下文中的“PLC设备”包括电力线AP和电力线适配器。



电力线AP和电力线适配器搭配使用有两种情况：

这种情况可以通过Pair键建立私有网络。首先按住一个PLC设备A的Pair键3-8秒，松开后在2分钟之内按住另外一个PLC设备B的Pair键3-8秒，一段时间后两个PLC设备会自动配对成功。



A和B配对成功后，如果有第三个PLC设备C要加入已建立的网络，按住C的Pair键3~8 秒，松开后在2分钟之内按住A或B的Pair键3-8秒，一段时间后C会自动加入现有网络。如果有更多的PLC设备要加入已建立的网络，操作方法一样。



这种情况需要修改电力线适配器和电力线AP的网络名称来配对。修改方法具体如下：

1、修改电力线适配器的网络名称

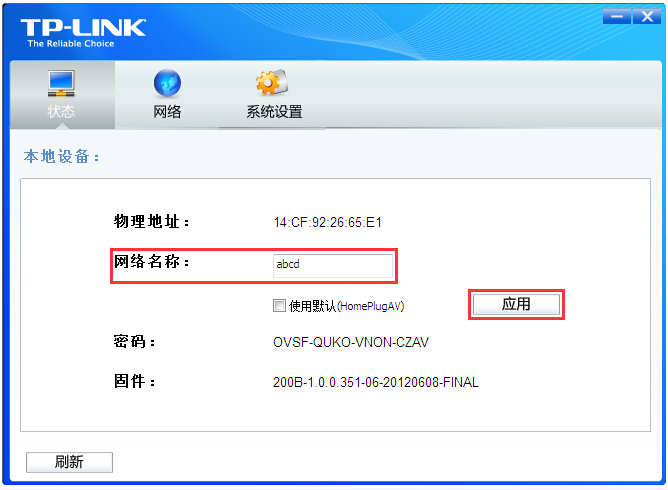

电脑有线连接电力线适配器，安装电力线适配器的管理软件（可通过产品自带光盘或到官网下载中心下载安装）并打开，点击 状态，在 网络名称 中输入自定义的私有网络名（本例为abcd），点击 应用。如下图：

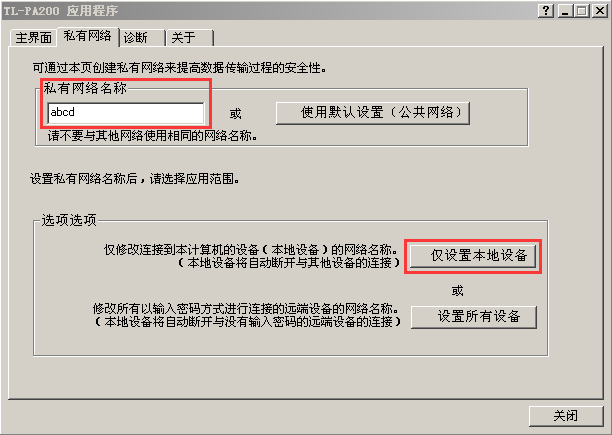

如果您使用的是较早版本的电力线适配器，可能管理软件的界面有所不同，打开电力线适配器的管理软件后点击 私有网络，在 私有网络名称 中输入自定义的私有网络名（本例为abcd），点击 仅设置本地设备，如下图：

2、修改电力线AP的网络名称

电力线AP的web界面默认管理地址为192.168.1.254，电脑有线连接电力线AP，手动配置电脑的IP地址为192.168.1.x(x为2-253之间任一值)，如果您不清楚怎么手动指定IP地址，请点击参考：

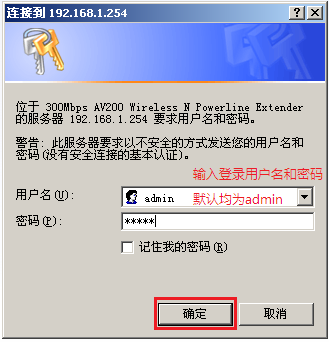

设置电脑IP地址后，打开浏览器，清空地址栏并输入电力线AP的管理地址192.168.1.254，回车，用户名和密码默认均为admin，点击 确定，如下图：

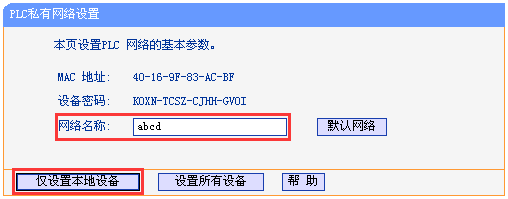

登录到电力线AP的WEB界面，点击 PLC设置 >> PLC私有网络设置，在 网络名称 中输入和电力线适配器相同的网络名称abcd，然后点击 仅设置本地设备，如下图：

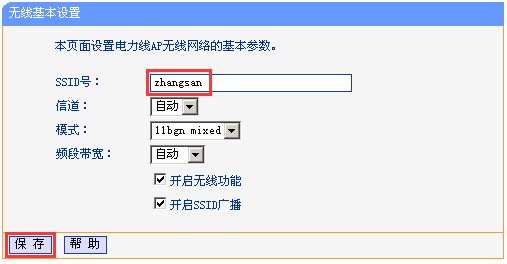

在WEB界面点击 无线网络设置 >> 无线基本设置，设置无线信号名称（SSID号），点击 保存，如下图：

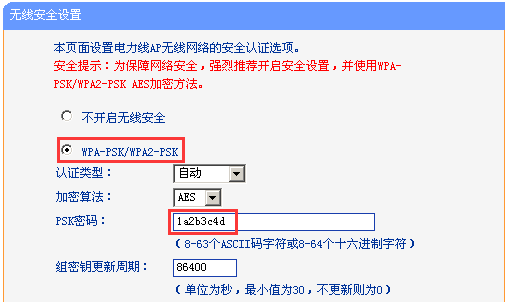

点击 无线网络设置 >> 无线安全设置，设置无线密码，点击 保存，重启电力线AP，如下图：



至此，电力线AP设置完成。

如果有多个电力线AP或电力线适配器需要设置，分别用电脑连接每一个PLC设备并做以上操作即可。

1、我司哪些PLC产品有Pair键，哪些没有？

答：我司PLC产品有电力线AP和电力线适配器，其中目前较新版本的TL-PWA2701N V3、 TL-PA201 V3、TL-PA201 V4以及TL-PA500 V2没有pair键，其他型号或版本的PLC产品均有Pair键。

2、可以有多台电力线AP和电力线适配器搭配使用吗？

答：可以，电力线AP和电力线适配器的数量总和不超过8个。
