(本文适用于TL-ER6120 V1.0、TL-ER6110 V1.0、TL-R473 V3.0、TL-R483 V3.0、TL-R478 V4.0、TL-R478+ V5.0)

PPPOE即PPP over Ethernet,是指在以太网中传输PPP的技术,通过PPPoE可以防范ARP欺骗,同时为客户端统一分配IP以及DNS等参数,有效避免了静动态IP方式因地址冲突或者参数设置不当导致无法访问外网的问题,还可以结合Radius服务器对客户进行认证、授权以及计费,目前国内ISP多采用PPPoE作为接入认证方式。

TL-ER6110/TL-ER6120/TL-R473/TL-R483内置PPPoE服务器,下面以一个实例来展示TL-ER6120的解决方案和配置过程。

需求介绍

某小区100M光纤接入,宽带用户有100家,宽带服务商需要用户通过PPPOE拨号的方式,来拨自己搭建的PPPOE服务器,从而通过自己所接入的光纤线路进行上网。本文将通过一个实例来展示TL-ER6120的PPPOE服务器配置过程。

小区宽带服务商自己上网所用到的IP地址:192.168.1.10-192.168.1.20。小区宽带服务商建立的视频服务器IP地址为:192.168.1.8。

网络规划

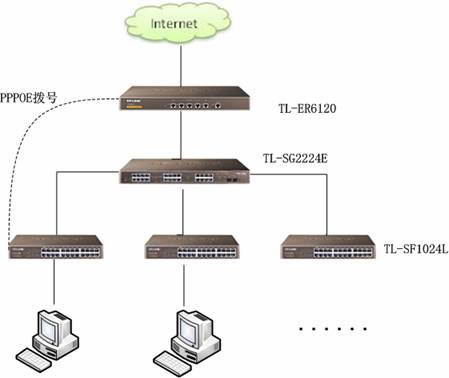

TL-ER6120设置为单WAN口,接入一条100M光纤,核心交换机为TL-SG2224E,接入层交换机使用TL-SF1024L,小区宽带服务商和小区宽带用户通过接入层交换机连接公网。

设置步骤

1、 PPPoE服务器全局设置:

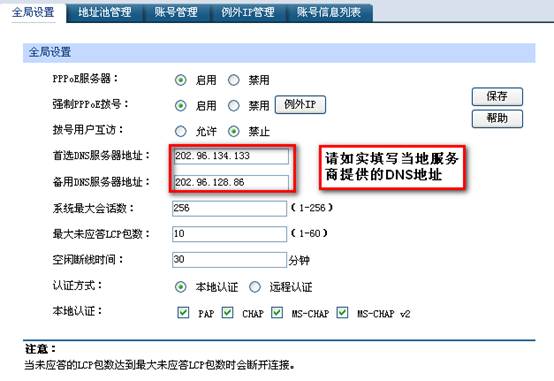

系统服务----PPPoE服务器----全局设置,进入“全局设置”标签界面:

PPPoE服务器:启用或者禁用PPPOE服务器,这里选择启用。

强制PPPoE拨号:启用该功能,只有PPPoE拨号用户以及例外IP(白名单)可以使用网络,如果禁用该功能,则所有用户都可以使用网络。这里选择启用该功能。

拨号用户互访:是否允许拨号之后的用户互相访问。建议选择禁止。

首选DNS服务器/备用DNS服务器地址:服务商提供的当地DNS地址。建议如实填写。

系统最大会话数:PPPoE可同时在线的的最大用户数。建议填写256。

最大未应答LCP包数:PPPoE拨号成功之后,服务器会发送LCP数据包检测线路是否正常,如果超过设置的最大未应答数据包数,服务器即认为PPPoE线路断开连接。建议填写10。

空闲断线时间:如果在填写的时间范围内没有进行上网操作,路由器即认为客户端PPPoE断开连接。建议填写30。

认证方式:分为本地认证和远程认证。建议选择本地认证。

本地认证:通过本地服务器(即路由器)进行认证,需要选择本地认证想要支持的认证方式。远程认证:通过远程Radius服务器进行认证授权计费,需要填写Radius服务器地址和认证服务器提供的与共享密钥。

本地认证:本地认证所支持的认证方式。建议全部勾选。

Radius服务器地址:远程Radius服务器的IP地址。

预共享密钥:远程Radius服务器提供的预共享密钥。

2、 设置例外IP

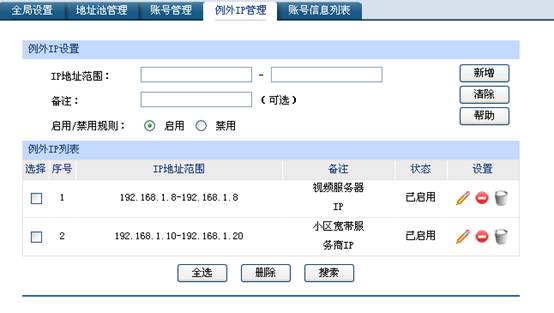

系统服务----PPPOE服务器----例外IP管理,进入“例外IP管理”标签界面:

IP地址范围:填写不需要通过拨号就可以访问网络的用户IP地址范围。按照需求,此处填写192.168.1.8-192.168.1.8,以及192.168.1.10-192.168.1.20。

备注:对所填写的IP地址范围进行说明,可选。此处对192.168.1.8-192.168.1.8的备注为视频服务器IP,对192.168.1.10-192.168.1.20的备注为小区宽带服务商IP。

3、 设置PPPOE地址池:

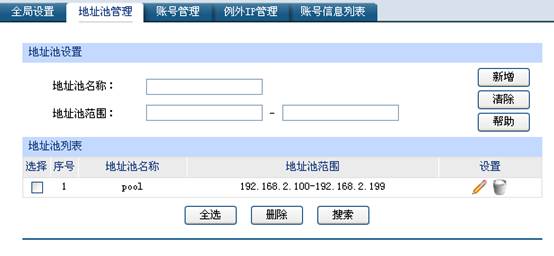

系统服务----PPPOE服务器----地址池管理,进入“地址池管理”标签界面:

地址池名称:分配给PPPoE拨号用户的地址池名称。此处填写pool。

地址池范围:PPPoE拨号用户所使用的地址范围。此处填写192.168.2.100-192.168.2.199。

注:PPPoE地址池范围不能够和路由器的LAN口在同一网段。

4、 添加账号:

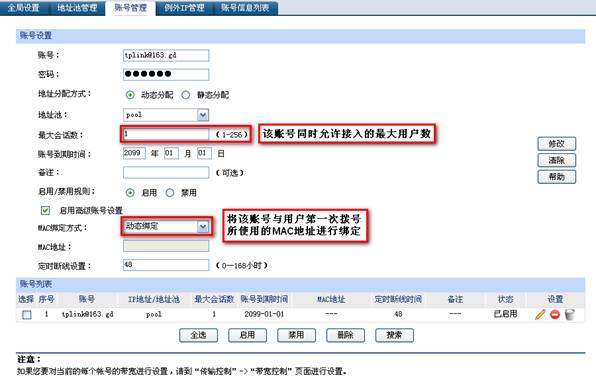

系统服务----PPPOE服务器----账号管理,进入“账号管理”标签界面:

账号:用户拨号所使用的账号,可以自定义。此处填写tplink@163.gd

密码:用户拨号所使用的密码,可以自定义。此处填写tplink。

地址分配方式:分为动态分配和静态分配。建议选择动态分配方式。

动态分配:用户动态获取地址池中的地址,每次获取到的地址都不相同。

静态分配:用户每次获取到的都是用户指定的同一个IP地址,需要用户自己填写分配给用户的静态IP地址。

地址池:分配给用户的地址范围。此处选择地址池管理中建立的地址池pool。

最大会话数:该账号同时允许接入的最大用户数。建议填写1,即该账号只能给一个用户进行拨号。

账号到期时间:该账号到期的时间,建议默认值。

备注:可选,对该账号进行说明。

启用/禁用规则:启用禁用该账号设置。选择启用。

启用高级账号设置:开启或者关闭高级账号设置。建议勾选。

MAC绑定方式:分为不绑定、动态绑定、静态绑定。建议选择动态绑定。

不绑定:不对用户拨号使用的MAC地址和该账号进行绑定。

动态绑定将该账号和用户第一次拨号所使用的MAC地址进行绑定。

静态绑定:将该账号与用户所填写的MAC地址进行绑定。需要用户自己填写MAC地址。

定时断线设置:用户拨号之后,超过所设置的时间范围,PPPoE会自动断开连接,建议保持默认的48小时。
